Frac Manifold là gì và tại sao nó lại quan trọng đối với các hoạt động bẻ gãy thủy lực hiện đại?

A đa tạp là một hệ thống phân phối chất lỏng áp suất cao được sử dụng trong các hoạt động bẻ gãy thủy lực (fracking) để định hướng, kiểm soát và phân phối chất lỏng bẻ gãy có áp suất từ nhiều xe bơm đến một hoặc nhiều đầu giếng cùng một lúc. Tóm lại: không có đa tạp , về mặt vật lý, không thể điều phối đầu ra của 10–40 máy bơm áp suất cao vào một giếng khoan duy nhất ở áp suất và tốc độ dòng chảy theo yêu cầu của hoạt động hoàn thiện hiện đại. Một điển hình đa tạp gãy phải xử lý áp suất làm việc 10.000–20.000 psi và tốc độ dòng chảy vượt quá 100 thùng mỗi phút (bpm), khiến nó trở thành một trong những thiết bị có yêu cầu cơ học cao nhất trên bất kỳ địa điểm giếng nào. Bài viết này giải thích cách đa tạps công việc, các loại thiết kế chính, tiêu chí lựa chọn, phương pháp vận hành tốt nhất và công nghệ đang phát triển đang định hình lại danh mục thiết bị quan trọng này.

Đa tạp Frac là gì? Chức năng và thành phần cốt lõi

A đa tạp có chức năng như trung tâm chất lỏng trung tâm của dàn khoan thủy lực - tổng hợp dòng chảy từ nhiều bộ phận bơm, cung cấp khả năng cách ly và kiểm soát dòng chảy, đồng thời cung cấp chất lỏng ở áp suất được kiểm soát tới sắt xử lý đầu giếng. Về mặt khái niệm, nó tương tự như nút giao đường cao tốc: nhiều làn đường có lưu lượng giao thông lớn (xe bơm) hợp nhất thành một đường dẫn được kiểm soát dẫn đến một đích duy nhất (giếng giếng).

Chức năng cốt lõi của một đa tạp gãy gấp ba lần: phân phối chất lỏng, cân bằng áp suất và tính linh hoạt trong vận hành. Nếu không có ống góp, việc kết nối trực tiếp 20 xe bơm riêng lẻ với một đầu giếng sẽ cần một khối sắt áp suất cao không thể quản lý được và không có cách nào để cách ly các máy bơm riêng lẻ để bảo trì, trao đổi giữa các giếng mà không dừng công việc hoặc quản lý sự tăng áp suất khi khởi động và tắt máy bơm.

Các thành phần chính của Frac Manifold

• Nội dung tiêu đề (lỗ khoan chính): Ống trung tâm hoặc thân rèn mà qua đó tất cả chất lỏng chảy qua. Đường kính lỗ khoan chính thường nằm trong khoảng từ 4 inch đến 7 inch (danh nghĩa), với độ dày thành được thiết kế để chịu được áp suất nổ ở mức 1,5–2× áp suất làm việc. Hầu hết các thân đầu đèn được làm từ thép mạ crôm 4130 hoặc 4140, được xử lý nhiệt để mang lại cường độ trên 100.000 psi.
• Kết nối đầu vào (phía bơm): Các kết nối áp suất cao riêng lẻ nơi gắn đường xả của xe bơm. Một tiêu chuẩn đa tạp có 8–24 cổng đầu vào, mỗi cổng được trang bị van cắm hoặc van cổng để cách ly từng bơm. Các kiểu kết nối bao gồm liên kết búa (Hình 1502 hoặc 2002), mặt bích hoặc hệ thống kết nối nhanh độc quyền.
• Kết nối đầu ra (phía giếng): Các đầu ra áp suất cao dẫn đến sắt xử lý và đầu giếng. Hoạt động của tấm đệm nhiều giếng sử dụng các ống góp có 2–8 cổng đầu ra để cho phép xử lý đồng thời hoặc tuần tự nhiều giếng mà không cần sắp xếp giữa các giai đoạn.
• Van cách ly: Van cổng hoặc van cắm trên mỗi cổng đầu vào và đầu ra cho phép cách ly riêng lẻ bất kỳ máy bơm hoặc kết nối giếng nào mà không cần tắt toàn bộ hệ thống phân phối. Các van này thường được kích hoạt bằng thủy lực hoặc bằng tay, được định mức cho áp suất làm việc đầy đủ của ống góp.
• Van giảm áp (PRV): Một bộ phận quan trọng về an toàn sẽ tự động xả chất lỏng nếu áp suất đa dạng vượt quá áp suất làm việc tối đa cho phép (MAWP). PRV thường được đặt ở mức 105–110% MAWP.
• Đồng hồ đo áp suất và cổng thiết bị: Giám sát áp suất theo thời gian thực tại nhiều điểm cho phép phát hiện sớm các hạn chế về dòng chảy, rò rỉ van hoặc các bất thường của bơm. hiện đại đa tạps tích hợp các bộ chuyển đổi áp suất điện tử kết nối với hệ thống thu thập dữ liệu của xe xử lý.

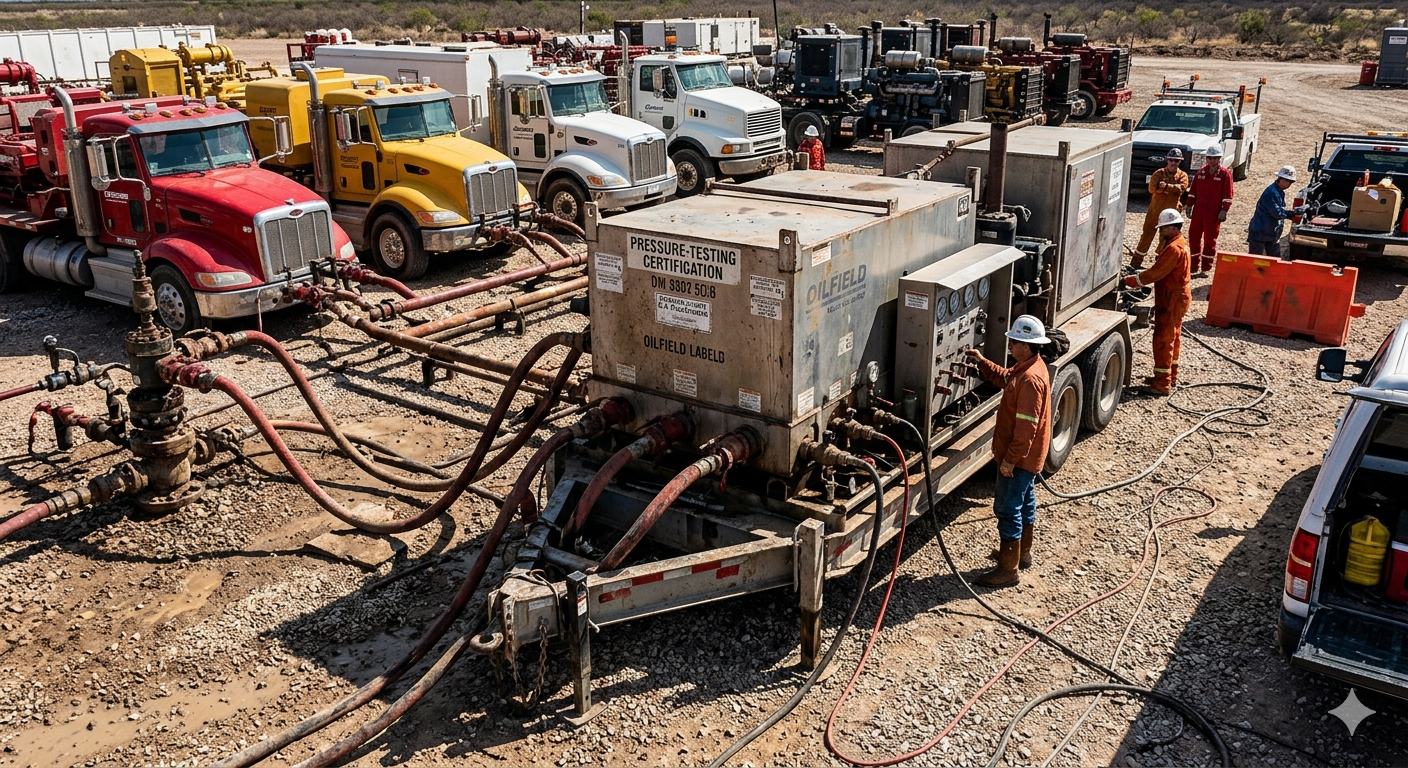

• Khung trượt/rơ-moóc: Cụm ống góp được gắn trên một xe trượt bằng thép hoặc xe moóc hợp pháp trên đường để vận chuyển và triển khai nhanh chóng. Các thiết bị gắn trên xe moóc có thể được định vị và kết nối trong vòng 45–90 phút bởi đội ngũ phân tích tiêu chuẩn.

Các loại đa tạp Frac: Truyền thống, Dây kéo và Combo

các đa tạp thị trường đã phát triển từ các tiêu đề giếng đơn đơn giản đến các hệ thống nhiều giếng phức tạp có khả năng hỗ trợ phá vỡ đồng thời các giếng giếng liền kề. Ba cấu hình chính thống trị các hoạt động hiện đại:

Bảng 1: So sánh ba cấu hình đa tạp frac chính theo các thông số vận hành và thương mại chính. Ống góp dạng dây kéo và kết hợp mang lại khả năng sử dụng máy bơm cao hơn đáng kể với chi phí đầu tư vốn và độ phức tạp cao hơn.

các Zipper Frac Manifold: How It Doubles Pump Efficiency

các đa dạng dây kéo là sự đổi mới hoạt động quan trọng nhất trong thiết kế đa tạp frac trong hai thập kỷ qua. Trong cấu hình dây kéo, một máy bơm duy nhất sẽ luân phiên giữa hai giếng liền kề - trong khi một giếng đang bị nứt, giếng kia đang được đục lỗ và chuẩn bị cho giai đoạn tiếp theo. Điều này giúp loại bỏ thời gian không sản xuất (NPT) giữa các giai đoạn chiếm 30–40% tổng thời gian hoàn thành đối với các hoạt động của một giếng.

các hydraulic advantage is equally significant: research has shown that zipper fracturing on adjacent parallel laterals creates fracture interference patterns that extend total stimulated reservoir volume (SRV) by 15–25% compared to sequential single-well fracturing. The fractures from one well "push" into the reservoir in directions that complement the fracture geometry of the adjacent well, improving drainage efficiency across the pad.

Một tiêu chuẩn đa dạng dây kéo bao gồm hai thân tiêu đề riêng biệt được kết nối bằng một phần chéo với các van cách ly, cho phép chuyển hướng toàn bộ dòng bơm từ Giếng A sang Giếng B bằng cách mở và đóng hai van - một thao tác chuyển mạch chỉ mất chưa đến 60 giây.

Xếp hạng áp suất đa dạng Frac: Chọn đúng loại

Xếp hạng áp suất là thông số kỹ thuật quan trọng nhất về an toàn khi lựa chọn đa tạp . Định mức áp suất được xác định dưới mức là nguyên nhân chính gây ra các hỏng hóc nghiêm trọng ở đa dạng, có thể gây tử vong và dẫn đến sự cố kiểm soát tốt. Ngành này sử dụng hệ thống cấp áp suất được tiêu chuẩn hóa phù hợp với API 6A và API 16C:

Bảng 2: Các loại áp suất đa dạng frac tiêu chuẩn với áp suất thử nghiệm tương ứng và các ứng dụng hình thành điển hình. Tất cả các thành phần chứa áp suất đa dạng của frac phải được kiểm tra thủy tĩnh ở áp suất làm việc 1,5× trước khi triển khai theo yêu cầu API 16C.

các selection of a 15K versus 20K đa tạp không chỉ đơn thuần là vấn đề biên độ an toàn - nó còn có tác động trực tiếp đến chi phí. Một cụm ống góp định mức 20K có thể đắt hơn 40–70% so với một đơn vị 15K tương đương do thân được rèn nặng hơn, thành dày hơn, van có thông số kỹ thuật cao hơn và yêu cầu kiểm tra chất lượng vật liệu nghiêm ngặt hơn. Tuy nhiên, việc sử dụng ống góp 10K hoặc 15K trong hệ thống cần áp suất xử lý 18.000 psi sẽ tạo ra nguy cơ không thể chấp nhận được về việc ngăn chặn áp suất.

Vật liệu và Luyện kim: Điều gì khiến Frac Manifold tồn tại được trong dịch vụ mài mòn áp suất cao

đa tạp Frac các bộ phận phải đối mặt với sự kết hợp đặc biệt của các ứng suất cơ học: tải áp suất cao theo chu kỳ trong mỗi giai đoạn, xói mòn do chất lỏng chứa đầy proppant vận tốc cao (nồng độ cát 0,5–4 lb/gal ở vận tốc 40–80 ft/s), tấn công hóa học từ quá trình xả trước bằng axit và bộ giảm ma sát, và sự mệt mỏi do các chu kỳ điều áp lặp đi lặp lại qua hàng trăm giai đoạn mỗi năm.

Tài liệu nội dung và tiêu đề

các main header body of a đa tạp thường được rèn từ thép mạ crôm AISI 4130 hoặc 4140, được xử lý nhiệt đến cường độ năng suất tối thiểu 75.000–100.000 psi (Cấp L hoặc Cấp P trên mỗi API 6A). Việc xây dựng bằng rèn là bắt buộc - các kết cấu bằng gang hoặc hàn không thể chịu được tải trọng mỏi theo chu kỳ của dịch vụ frac. Quá trình rèn giúp loại bỏ các lỗ rỗng bên trong và các điểm yếu của thớ định hướng khiến vật đúc dễ bị nứt do mỏi.

Đối với các ứng dụng dịch vụ chua (có H₂S), vật liệu phải đáp ứng các yêu cầu NACE MR0175 / ISO 15156, giới hạn độ cứng tối đa ở 22 HRC để ngăn ngừa hiện tượng nứt do ứng suất sunfua. dịch vụ chua đa tạps sử dụng thép cacbon hợp kim thấp với hóa học được kiểm soát thay vì hợp kim có độ bền cao, chấp nhận xếp hạng áp suất thấp hơn để đổi lấy khả năng chống chua.

Công nghệ chống xói mòn

Xói mòn proppant là cơ chế mài mòn chính trong đa tạp các cơ thể, đặc biệt là ở các điểm nối chữ T, khuỷu tay và ghế van nơi tốc độ dòng chảy và nhiễu loạn đạt đỉnh. Ba chiến lược giảm thiểu xói mòn chính được sử dụng:

• Tay áo có thể thay thế: Các miếng chèn bằng cacbua hoặc thép cứng lót lỗ bên trong tại các vùng bị xói mòn cao. Chúng được thiết kế dưới dạng các bộ phận tiêu hao, có thể thay thế trong quá trình bảo trì định kỳ mà không cần thay thế toàn bộ thân ống góp. Ống bọc tiêu chuẩn có tuổi thọ sử dụng từ 200–500 giai đoạn frac tùy thuộc vào nồng độ và loại proppant.
• Trang trí van cacbua vonfram: Van cổng và van cắm trong dịch vụ frac sử dụng các đế cacbua vonfram và các bộ phận trang trí có độ cứng Vickers 1.500–2.400 HV - cứng hơn nhiều so với proppant cát thạch anh 100 lưới (khoảng 800 HV) chảy qua chúng.
• Tối ưu hóa hình học đường dẫn dòng chảy: hiện đại đa tạp các thiết kế sử dụng động lực học chất lỏng tính toán (CFD) để tối ưu hóa hình học lỗ khoan bên trong, giảm nhiễu loạn tại các điểm nối từ 20–40% và kéo dài thời gian trung bình giữa các lần bảo trì liên quan đến mài mòn.

Hoạt động đa dạng của Frac: Chuẩn bị, Thử nghiệm trước khi làm việc và Thực hiện giai đoạn

Quy trình vận hành thích hợp cho một đa tạp cũng quan trọng như thông số kỹ thuật của thiết bị. Phần lớn các lỗi thiết bị tại chỗ là do lỗi quy trình - kiểm tra áp suất không đầy đủ, trình tự van không đúng hoặc lỗi kết nối - không phải do lỗi thiết bị.

Giao thức kiểm tra áp lực trước khi làm việc

Mỗi đa tạp Việc lắp ráp phải được kiểm tra áp suất trước mỗi công việc với áp suất xử lý dự đoán tối đa hoặc áp suất làm việc định mức của ống góp, tùy theo mức nào thấp hơn. Giao thức chuẩn bao gồm:

• Kiểm tra áp suất thấp (200–500 psi): Xác nhận tất cả các kết nối được thực hiện đúng cách và các van được đặt đúng vị trí. Cần phải giữ 10 phút với mức giảm áp suất bằng 0 trước khi tiếp tục.
• Kiểm tra áp suất cao (đến MAWP hoặc áp suất xử lý dự đoán tối đa): Giữ 10 phút ở áp suất thử nghiệm tối đa và cho phép giảm không quá 50 psi. Bất kỳ sự phân rã nào lớn hơn mức này đều cần được điều tra ngay lập tức và kiểm tra lại trước khi bắt đầu hoạt động.
• Kiểm tra chức năng van: Mỗi van cách ly được mở và đóng theo chu kỳ dưới áp suất để xác minh hoạt động thích hợp. Một van không giữ được chênh lệch áp suất sẽ được gắn thẻ không hoạt động và được bỏ qua hoặc thay thế.
• Xác minh điểm đặt PRV: các pressure relief valve pop-off pressure is verified against its certification tag. PRVs in frac service should be re-certified every 12 months or 500 operating hours, whichever comes first.

Giai đoạn thực hiện: Quản lý van trong công việc Frac

Trong giai đoạn nứt gãy, đa tạp người vận hành chịu trách nhiệm quản lý vị trí van đầu vào và đầu ra theo thời gian thực. Quy trình vận hành tiêu chuẩn yêu cầu:

• Không bao giờ đóng van hạ lưu (phía giếng) trong khi máy bơm đang chạy: Việc đóng cửa thoát giếng trong khi máy bơm đang hoạt động sẽ tạo ra tình trạng "điểm chết" - áp suất tăng vọt dẫn đến áp suất đóng máy bơm trong vòng vài giây, có khả năng vượt quá MAWP đa dạng. Tất cả các bộ phận bơm phải được tắt trước khi đóng van phía giếng.
• Sự tham gia của bơm tuần tự: Các máy bơm được đưa trực tuyến lần lượt thông qua các van đầu vào riêng lẻ, cho phép người vận hành theo dõi phản ứng áp suất và xác nhận tính toàn vẹn của ống góp trước khi thêm các máy bơm tiếp theo.
• Thủ tục chuyển đổi đa dạng dây kéo: Khi chuyển đổi giữa các giếng trong hoạt động dây kéo, van của giếng tiếp nhận sẽ mở trước khi đóng van của giếng xử lý - duy trì dòng chảy liên tục và ngăn chặn các sự kiện búa áp lực làm tăng tốc độ mài mòn của van và khớp nối.

Công nghệ Frac Manifold thế hệ tiếp theo: Tự động hóa và vận hành từ xa

các đa tạp đang trải qua một quá trình chuyển đổi công nghệ đáng kể được thúc đẩy bởi sự thúc đẩy của ngành đối với các hoạt động khai thác giếng tự động và từ xa - một xu hướng được thúc đẩy bởi chi phí lao động, các cân nhắc về HSE và sự tích hợp của sự lan truyền bẻ gãy điện (e-frac).

Hệ thống điều khiển van tự động

Thế hệ tiếp theo đa tạps tích hợp các van dẫn động bằng thủy lực hoặc điện được điều khiển từ van xử lý - loại bỏ nhu cầu nhân sự vận hành van đa dạng bằng tay ở vùng áp suất cao gần đầu giếng. Hệ thống van tự động có thể thực hiện trình tự chuyển đổi dây kéo trong thời gian dưới 5 giây so với 30–60 giây khi vận hành thủ công, giảm NPT và biến động áp suất trong quá trình chuyển đổi giếng.

Các hệ thống điều khiển nâng cao bao gồm logic khóa liên động giúp ngăn người vận hành vô tình tạo ra tình trạng điểm chết — nếu lệnh đóng van phía giếng được ban hành trong khi máy bơm đang ở trên ngưỡng tốc độ dòng chảy đặt trước, hệ thống sẽ cảnh báo người vận hành và yêu cầu xác nhận trước khi thực hiện lệnh.

Mảng cảm biến tích hợp và bảo trì dự đoán

hiện đại đa tạp thiết kế nhúng cảm biến độ dày thành siêu âm tại các vùng xói mòn cao, truyền dữ liệu hao mòn theo thời gian thực tới xe xử lý. Khi độ dày thành tại vị trí được giám sát giảm xuống dưới ngưỡng đặt trước (thường bằng 80% độ dày thiết kế ban đầu), hệ thống sẽ đánh dấu bộ phận đó để kiểm tra hoặc thay thế vào kỳ bảo trì theo lịch tiếp theo — trước khi xảy ra lỗi.

Cảm biến phát xạ âm thanh có thể phát hiện các vết nứt vi mô trong các thân ống góp trước khi các vết nứt lan truyền đến tình trạng xuyên tường, đưa ra cảnh báo sớm về hư hỏng do mỏi mà việc kiểm tra bằng mắt có thể bỏ sót. Dữ liệu ngành chỉ ra rằng các chương trình bảo trì dự đoán dựa trên giám sát cảm biến liên tục có thể kéo dài thời gian trung bình đa tạp tuổi thọ sử dụng từ 20–35% và giảm hơn 60% lỗi thiết bị ngoài dự kiến.

Kiểm tra và bảo trì Frac Manifold: Những tiêu chuẩn ngành yêu cầu

đa tạp Frac các yêu cầu kiểm tra và bảo trì được điều chỉnh bởi API RP 7L, API 16C và các chương trình QA dành riêng cho nhà điều hành. Hậu quả của sự cố đa dạng - xả chất lỏng ở áp suất cao, có khả năng gây cháy và thương tích cho người - khiến việc tuân thủ là không thể thương lượng.

• Kiểm tra trực quan sau khi làm việc: Sau mỗi công việc frac, tất cả các bề mặt bên ngoài, điểm kết nối, thân van và đồng hồ đo áp suất đều được kiểm tra trực quan xem có rò rỉ, hư hỏng cơ học, rãnh xói mòn và ăn mòn hay không. Bất kỳ khớp nối nào có biểu hiện xói mòn rõ ràng tại OD đều bị loại khỏi dịch vụ để kiểm tra kích thước.
• Kiểm tra độ dày siêu âm (UT): Độ dày thành tối thiểu được đo ở tất cả các vùng bị xói mòn cao (điểm nối chữ T, khuỷu tay, thân van) bằng cách sử dụng máy đo siêu âm đã hiệu chuẩn. Các phép đo dưới độ dày thành tối thiểu được tính toán (theo ASME B31.3 hoặc API 6A) yêu cầu ngừng sử dụng ngay lập tức.
• Kiểm tra hạt từ tính (MPI) hoặc thử nghiệm thẩm thấu thuốc nhuộm (DPT): Được thực hiện trên các vùng hàn, mối nối ren và các khu vực bị xói mòn được quan sát để phát hiện các vết nứt vỡ trên bề mặt. MPI được ưu tiên sử dụng cho vật liệu từ tính; DPT được sử dụng trên các hợp kim không có từ tính.
• Kiểm tra thủy tĩnh tái chứng nhận đầy đủ: Cần thiết hàng năm hoặc sau bất kỳ sửa chữa nào, ở áp suất làm việc 1,5× trong thời gian giữ tối thiểu 10 phút. Hồ sơ chứng nhận lại phải được truy nguyên theo số sê-ri đa dạng cụ thể và được lưu giữ trong suốt thời gian sử dụng của thiết bị.
• Xây dựng lại và thay thế van: Van cổng trong dịch vụ đa dạng frac thường yêu cầu thay thế chỗ ngồi và vòng đệm sau 150–300 chu kỳ vận hành (mở/đóng dưới áp suất). Việc bảo trì van bị trì hoãn là nguyên nhân hàng đầu gây rò rỉ van đang hoạt động trên hệ thống đang hoạt động. đa tạps .

Câu hỏi thường gặp: Frac Manifold

Kết luận: Frac Manifold là xương sống của mọi hoạt động hoàn thiện hiện đại

A đa tạp không chỉ là một đoạn ống thụ động - nó là trung tâm chỉ huy thủy lực của hệ thống bẻ gãy thủy lực và thông số kỹ thuật, bảo trì và vận hành của nó trực tiếp quyết định hiệu quả công việc, an toàn nhân sự và chất lượng hoàn thành. Việc chọn loại ống góp phù hợp (giếng đơn, dây kéo hoặc tổ hợp), cấp áp suất (10K, 15K hoặc 20K) và thông số kỹ thuật vật liệu cho điều kiện hình thành và vận hành của bạn là một quyết định kỹ thuật với những hậu quả lớn về chi phí và an toàn.

các data makes a compelling case for investing in high-quality đa tạp thiết bị: ống góp dây kéo giảm NPT hoàn thành từ 30–40%, hệ thống van tự động cắt giảm hơn 60% các sự cố liên quan đến ống góp và các chương trình bảo trì dự đoán giúp kéo dài tuổi thọ sử dụng của thiết bị thêm 20–35%. Khi ngành công nghiệp tiếp tục hướng tới số lượng máy bơm cao hơn, áp suất xử lý cao hơn và vận hành nhiều giếng đồng thời, đa tạp gãy sẽ chỉ trở nên quan trọng hơn — và đòi hỏi khắt khe hơn về mặt kỹ thuật — trong nhóm thiết bị hoàn thiện.
